HBH020

Ud

Bancada flotante antivibración, de concreto armado, para apoyo de maquinaria.

$ 240.627,28

Bancada continua flotante antivibración, de concreto armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, malla electrosoldada tipo XX 50, 25x25 cm y Ø 4-4 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt16png010a

m²

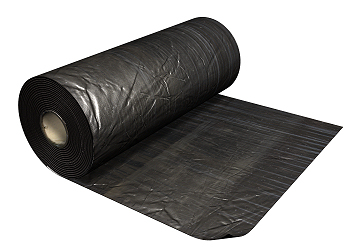

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

612,49

964,67

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm, densidad 810 kg/m³.

14,706

518,77

7.629,03

mt08aaa010a

m³

Agua.

0,061

2.918,09

178,00

mt09mif010ca

t

Mortero seco para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

63.802,01

765,62

mt16pnc020a

m²

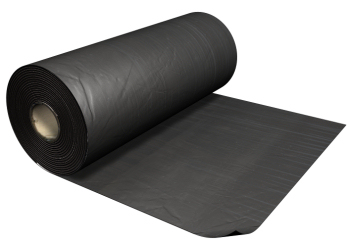

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

1.677,50

2.642,06

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

2.865,73

452,79

mt16avg070a

Ud

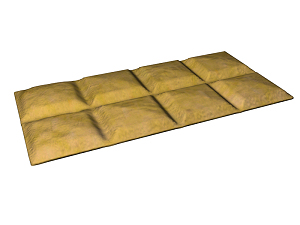

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

44.034,25

114.885,36

mt07ame050aae

m²

Malla electrosoldada tipo XX 50, 25x25 cm y Ø 4-4 mm, según NTC 5806 y ASTM A1064 / A1064M.

1,650

1.751,25

2.889,56

mt01arg000d

m³

Arena cribada.

0,146

67.901,42

9.913,61

mt01arg001de

m³

Agregado grueso homogeneizado de tamaño máximo 12,5 mm.

0,220

49.151,86

10.813,41

mt08cem000d

kg

Cemento gris en sacos.

94,618

429,93

40.679,12

Subtotal materiales:

191.813,23

2

Equipo

mq06hor010

h

Concretera.

0,185

3.435,18

635,51

Subtotal equipo:

635,51

3

Mano de obra

mo042

h

Oficial 1ª obra negra.

0,342

20.839,29

7.127,04

mo089

h

Ayudante de obra negra.

0,342

15.358,80

5.252,71

mo113

h

Peón de obra blanca.

0,569

14.022,65

7.978,89

mo020

h

Oficial 1ª obra blanca.

0,415

19.843,71

8.235,14

mo112

h

Ayudante entendido.

0,379

14.317,68

5.426,40

mo054

h

Oficial 1ª colocador de aislantes.

0,339

20.511,20

6.953,30

mo101

h

Ayudante colocador de aislantes.

0,170

14.628,70

2.486,88

Subtotal mano de obra:

43.460,36

4

Herramienta menor

%

Herramienta menor

2,000

235.909,10

4.718,18

Costos directos (1+2+3+4):

240.627,28

ÍTEM HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE CONCRETO ARMADO, PARA APOYO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

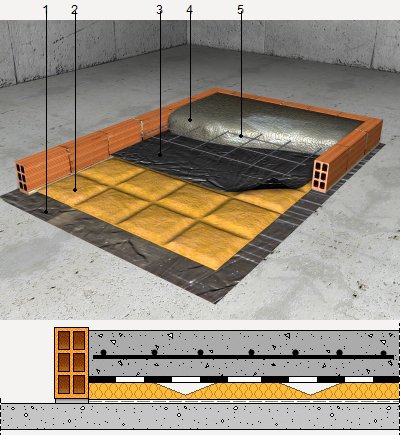

Bancada continua flotante antivibración, de concreto armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, malla electrosoldada tipo XX 50, 25x25 cm y Ø 4-4 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Preparación del concreto. Fundido y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto.

MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
