UTP020

m²

Barrera acústica "ACH".

$ 284.064,10

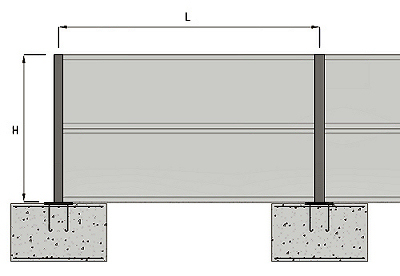

Barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda y acero corrugado.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt07aco060a

kg

Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), diámetros varios, según NTC 2289 y ASTM A 706.

8,106

1.832,18

14.851,65

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,030

2.098,35

62,95

mt10haf050qbi

m³

Concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,505

286.930,51

144.899,91

mt07ala001d

kg

Pletina de acero laminado A 572 Grado 42, según ASTM A 572, para aplicaciones estructurales.

2,416

2.606,25

6.296,70

mt07ala000h

kg

Acero laminado A 572 Grado 42, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales.

12,750

1.921,38

24.497,60

mt12ppa030a

m²

Panel machihembrado de sectorización para barrera acústica de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formado por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios.

1,000

70.089,17

70.089,17

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,020

1.138,81

22,78

mo045

h

Oficial 1ª cementador de concreto armado.

0,028

11.593,53

324,62

mo092

h

Ayudante cementador de concreto armado.

0,169

8.539,36

1.443,15

mo043

h

Oficial 1ª armador de concreto.

0,017

11.593,53

197,09

mo090

h

Ayudante armador de concreto.

0,025

8.539,36

213,48

mo047

h

Oficial 1ª montador de estructura metálica.

0,266

11.593,53

3.083,88

mo094

h

Ayudante montador de estructura metálica.

0,266

8.539,36

2.271,47

mo041

h

Oficial 1ª obra blanca de obra civil.

0,111

11.042,68

1.225,74

mo087

h

Ayudante de obra blanca de obra civil.

0,111

8.131,05

902,55

%

Herramienta menor

2,000

270.382,74

5.407,65

%

Costos indirectos

3,000

275.790,39

8.273,71

Coste de mantenimiento decenal: $ 28.406,41 en los primeros 10 años.

Total:

284.064,10

UNIDAD DE OBRA UTP020: BARRERA ACÚSTICA "ACH".

CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 90, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda y acero corrugado. Incluso parte proporcional de compactación y curado del concreto, alambre de atar, corte y doblado de las barras corrugadas de acero, taladro central de las placas, preparación de bordes, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas, despuntes y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje. Sin incluir la excavación.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección vertical, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

MEDIDA Y FORMA DE PAGO

Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto.
