IUS010

m

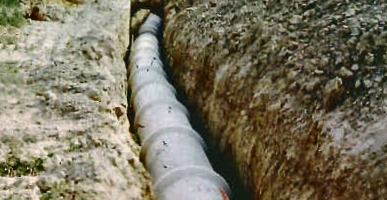

Colector enterrado de concreto simple.

$ 328.381,97

Colector enterrado, con refuerzo bajo calzada, formado por tubo de concreto simple, fabricado por compresión radial, clase N (Normal), carga de rotura 90 kN/m², de 600 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt46thb010g

m

Tubo de concreto simple, fabricado por compresión radial, clase N (Normal), carga de rotura 90 kN/m², de 600 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica, en tramos de 760 mm de diámetro exterior, 80 mm de espesor, 2400 mm de longitud útil, 2500 mm de longitud total, campana de 910 mm de diámetro exterior y 1080 kg de peso, con junta de caucho EPDM, de deslizamiento y compresión, tipo arpón.

1,050

65.113,95

68.369,65

mt46thb110a

kg

Lubricante para unión con junta elástica en colector enterrado de saneamiento sin presión.

0,026

6.444,72

167,56

mt10hmf050qde

m³

Concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,717

287.359,96

206.037,09

mq04cag010b

h

Camión con grúa de hasta 10 t.

0,221

111.746,19

24.695,91

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,108

72.718,83

7.853,63

mo041

h

Oficial 1ª obra blanca de obra civil.

0,501

10.862,85

5.442,29

%

Medios auxiliares

2,000

312.566,13

6.251,32

%

Costes indirectos

3,000

318.817,45

9.564,52

Coste de mantenimiento decenal: $ 16.419,10 en los primeros 10 años.

Total:

328.381,97

UNIDAD DE OBRA IUS010: COLECTOR ENTERRADO DE CONCRETO SIMPLE.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de colector enterrado, con refuerzo bajo calzada, formado por tubo de concreto simple, fabricado por compresión radial, clase N (Normal), carga de rotura 90 kN/m², de 600 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica, con una pendiente mínima del 2,00%, para conducción de saneamiento sin presión, colocado sobre solera de concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda de 10 cm de espesor, relleno lateral y superior hasta 30 cm por encima de la generatriz superior con el mismo tipo de concreto, debidamente vibrado y compactado. Incluso parte proporcional de accesorios, piezas especiales, juntas y lubricante para montaje, sin incluir la excavación ni el posterior relleno principal de las zanjas. Totalmente montado, conexionado y probado mediante las correspondientes pruebas de servicio (incluidas en este precio).

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, entre caras interiores de cajas de inspección u otros elementos de unión, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto, entre caras interiores de cajas de inspección u otros elementos de unión, incluyendo los tramos ocupados por piezas especiales.
