IUS060

Ud

Pozo de registro de mampostería de ladrillo.

$ 935.045,41

Pozo de registro de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, sobre solera de 25 cm de espesor de concreto armado f'c=280 kg/cm² (28 MPa), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, manejabilidad blanda ligeramente armada con malla electrosoldada, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt10haf050rFi

m³

Concreto f'c=280 kg/cm² (28 MPa), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,507

314.028,61

159.212,51

mt07ame050hha

m²

Malla electrosoldada tipo XX 221, 15x15 cm y Ø 6,5-6,5 mm, según NTC 5806 y ASTM A1064 / A1064M.

1,690

7.279,38

12.302,15

mt10hmf050spe

m³

Concreto simple f'c=310 kg/cm² (31 MPa), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,111

329.641,63

36.590,22

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

540,000

482,58

260.593,20

mt08aaa010a

m³

Agua.

0,102

2.816,28

287,26

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,823

38.354,28

31.565,57

mt08cem000d

kg

Cemento gris en sacos.

144,191

414,93

59.829,17

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,724

2.253,03

1.631,19

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

10.445,42

41.781,68

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, carga de rotura 125 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

105.577,37

105.577,37

Subtotal materiales:

709.370,32

2

Equipo

mq06hor010

h

Concretera.

0,386

612,28

236,34

Subtotal equipo:

236,34

3

Mano de obra

mo041

h

Oficial 1ª obra blanca de obra civil.

11,075

11.042,68

122.297,68

mo087

h

Ayudante de obra blanca de obra civil.

10,430

8.131,05

84.806,85

Subtotal mano de obra:

207.104,53

4

Herramienta menor

%

Herramienta menor

2,000

916.711,19

18.334,22

Coste de mantenimiento decenal: $ 46.752,27 en los primeros 10 años.

Costos directos (1+2+3+4):

935.045,41

ÍTEM IUS060: POZO DE REGISTRO DE MAMPOSTERÍA DE LADRILLO.

CARACTERÍSTICAS TÉCNICAS

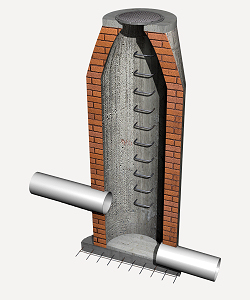

Formación de pozo de registro de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, formado por: solera de 25 cm de espesor de concreto armado f'c=280 kg/cm² (28 MPa), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, manejabilidad blanda ligeramente armada con malla electrosoldada tipo XX 221, 15x15 cm y Ø 6,5-6,5 mm, pozo cilíndrico y cono asimétrico en coronación de 0,50 m de altura, construidos ambos con mampostería de ladrillo cerámico macizo de 25x12x5 cm, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, de 1 cm de espesor, enfoscado y bruñido por el interior con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios. Incluso preparación del fondo de la excavación, formación de canal en el fondo del pozo con concreto simple f'c=310 kg/cm² (31 MPa), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, empalme y rejuntado del encuentro de los colectores con el pozo y sellado de juntas con mortero, recibido de pates, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el piso. Totalmente montado, conexionado y probado sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
