IOJ040

m²

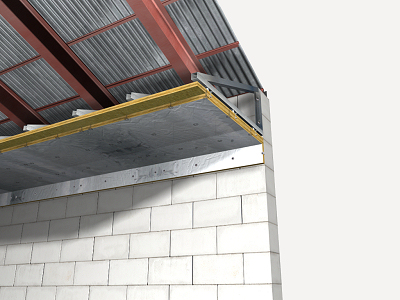

Franja cortafuegos de paneles de lana de roca, para edificio de uso industrial.

$ 467.026,20

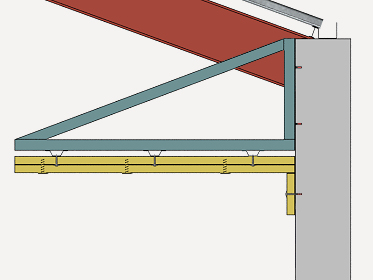

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt07ali024f

kg

Acero S275J0H, en perfiles huecos conformados en frío, piezas simples, para aplicaciones estructurales, de las series redondo, cuadrado o rectangular, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones atornilladas en obra.

15,000

2.260,43

33.906,45

mt29pme030a

m

Perfil de plancha de acero galvanizado, de 85 mm de anchura.

3,000

2.339,74

7.019,22

mt29pme040a

Ud

Tornillo de acero galvanizado.

30,000

49,86

1.495,80

mt16lrw080fb

m²

Panel rígido de lana de roca, revestido por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos.

2,300

88.673,39

203.948,80

mt16lrw082aa

Ud

Tornillo de unión de alambre de acero galvanizado en forma de hélice, de 50 mm de longitud, para paneles de lana de roca.

20,000

9.756,16

195.123,20

Subtotal materiales:

441.493,47

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,396

14.005,70

5.546,26

mo080

h

Ayudante montador.

0,396

10.111,16

4.004,02

mo054

h

Oficial 1ª colocador de aislantes.

0,283

14.005,70

3.963,61

mo101

h

Ayudante colocador de aislantes.

0,283

10.111,16

2.861,46

Subtotal mano de obra:

16.375,35

3

Herramienta menor

%

Herramienta menor

2,000

457.868,82

9.157,38

Coste de mantenimiento decenal: $ 23.351,31 en los primeros 10 años.

Costos directos (1+2+3):

467.026,20

ÍTEM IOJ040: FRANJA CORTAFUEGOS DE PANELES DE LANA DE ROCA, PARA EDIFICIO DE USO INDUSTRIAL.

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

MEDIDA Y FORMA DE PAGO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
