IAA032

Ud

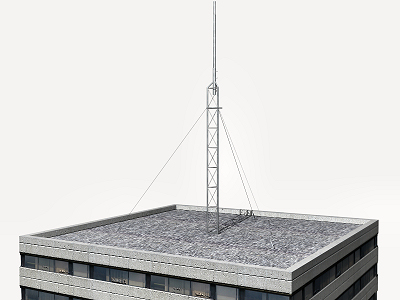

Torreta para fijación de antenas.

$ 1.408.668,73

Torreta para fijación de 1 antena, de 10,5 m de altura.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt40saf010hm

Ud

Mástil de antena de 3 m de alto, para unión por enchufe, fabricado con tubo de acero de 40 mm de diámetro y 1,5 mm de espesor, con tratamiento anticorrosión, incluso accesorios.

1,000

78.895,98

78.895,98

mt40saf030f

Ud

Tramo superior de 2,5 m de alto y sección triangular de 180 mm de lado, para unión por enchufe, fabricado con tubo de acero de 20 mm de diámetro y celosía de acero de 7 mm de espesor, con tratamiento anticorrosión, para formación de torreta de sujeción de antena y accesorios.

1,000

343.285,20

343.285,20

mt40saf030c

Ud

Tramo intermedio de 2,5 m de alto y sección triangular de 180 mm de lado, para unión por enchufe, fabricado con tubo de acero de 20 mm de diámetro y celosía de acero de 7 mm de espesor, con tratamiento anticorrosión, para formación de torreta de sujeción de antena y accesorios.

1,000

315.233,29

315.233,29

mt40saf030a

Ud

Tramo inferior de 2,5 m de alto y sección triangular de 180 mm de lado, para unión por enchufe, fabricado con tubo de acero de 20 mm de diámetro y celosía de acero de 7 mm de espesor, con tratamiento anticorrosión, para formación de torreta de sujeción de antena y accesorios.

1,000

343.285,20

343.285,20

mt40saf031a

Ud

Placa base rígida, cuadrada, para soldar o atornillar, para fijación de tramo de sección triangular mediante unión por enchufe, incluso accesorios de fijación.

1,000

47.512,92

47.512,92

mt40saf040b

m

Cable de acero de 3 mm de diámetro, para grupo de vientos de sujeción de torreta, incluso placa base, herrajes y tensores.

30,000

4.445,65

133.369,50

Subtotal materiales:

1.261.582,09

2

Mano de obra

mo001

h

Oficial 1ª instalador de telecomunicaciones.

6,117

11.414,19

69.820,60

mo056

h

Ayudante instalador de telecomunicaciones.

6,117

8.115,92

49.645,08

Subtotal mano de obra:

119.465,68

3

Herramienta menor

%

Herramienta menor

2,000

1.381.047,77

27.620,96

Coste de mantenimiento decenal: $ 563.467,49 en los primeros 10 años.

Costos directos (1+2+3):

1.408.668,73

ÍTEM IAA032: TORRETA PARA FIJACIÓN DE ANTENAS.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de torreta para fijación de 1 antena, de 10,5 m de altura. Incluso anclajes y cuantos accesorios sean necesarios para su correcta instalación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

FASES DE EJECUCIÓN.

Replanteo. Montaje.

MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
