ICO030 |
m |

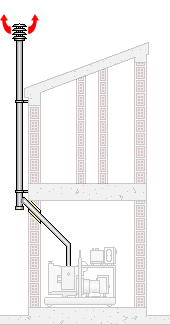

Chimenea individual para grupo electrógeno. |
$ 226.208,93 |
Chimenea modular metálica, de doble pared, pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, instalada en el interior del edificio, para grupo electrógeno a gasóleo. |
Código |
Unidad |
Descripción |
Cantidad |
Valor unitario |
Valor parcial |
1 |
Materiales |
||||
mt20cmn321a |
Ud |
Material auxiliar para montaje y sujeción a la obra de los tubos de doble pared, de 80 mm de diámetro interior. |
1,000 |
9.184,70 |
9.184,70 |
mt20cmn320ac |
m |
Tubo de doble pared, compuesto por pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, temperatura de trabajo de 450°C y puntas de temperatura de hasta 1000°C, presión de trabajo de hasta 5000 Pa, con el precio incrementado el 10% en concepto de accesorios, piezas especiales y módulos finales. |
1,000 |
202.063,51 |
202.063,51 |
Subtotal materiales: |
211.248,21 |
||||
2 |
Mano de obra |
||||
mo004 |
h |
Oficial 1ª calefactor. |
0,429 |
14.232,90 |
6.105,91 |
mo103 |
h |
Ayudante calefactor. |
0,429 |
10.301,50 |
4.419,34 |
Subtotal mano de obra: |
10.525,25 |
||||
3 |
Herramienta menor |
||||
% |
Herramienta menor |
2,000 |
221.773,46 |
4.435,47 |
|
Coste de mantenimiento decenal: $ 74.648,95 en los primeros 10 años. |
Costos directos (1+2+3): |
226.208,93 |
Pliego de condiciones
ÍTEM ICO030: CHIMENEA INDIVIDUAL PARA GRUPO ELECTRÓGENO. CARACTERÍSTICAS TÉCNICAS Chimenea individual modular metálica, formada por tubo de doble pared, compuesto por pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, temperatura de trabajo de 450°C y puntas de temperatura de hasta 1000°C, presión de trabajo de hasta 5000 Pa, instalada en el interior del edificio, para evacuación de los productos de la combustión del grupo electrógeno a gasóleo. Incluso tes, codos, adaptadores, abrazaderas, soportes murales, módulos finales y demás accesorios necesarios. Totalmente montada, conexionada y probada. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida desde el arranque del ducto hasta la parte superior del deflector, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto. Se comprobará la existencia de huecos en las losas y elementos estructurales a atravesar. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado de la chimenea. Presentación de tubos y accesorios. Montaje de la chimenea. Fijación de la chimenea al paramento. CONDICIONES DE TERMINACIÓN. El ducto será estanco. La evacuación de los productos de la combustión será correcta. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. MEDIDA Y FORMA DE PAGO Se medirá, desde el arranque del ducto hasta la parte superior del módulo final, la longitud realmente ejecutada según especificaciones de Proyecto. |
