ASA011 |
Ud |

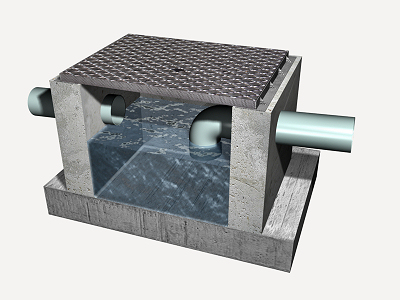

Caja de inspección de concreto "in situ". |
$ 317.660,57 |
||
|
Caja de inspección sifónica, de concreto simple "in situ", de dimensiones interiores 60x60x60 cm, con marco y tapa de fundición. |
|||||
|
Código |
Unidad |
Descripción |
Cantidad |
Valor unitario |
Valor parcial |
|
1 |
Materiales |
||||
|
mt10hmf050spe |
m³ |
Concreto simple f'c=310 kg/cm² (31 MPa), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318. |
0,329 |
334.204,58 |
109.953,31 |
|
mt11ppl030a |
Ud |
Codo 87°30' de PVC liso, D=125 mm. |
1,000 |
16.309,85 |
16.309,85 |
|
mt08epr030c |
Ud |
Molde reutilizable para formación de cajas de inspección de sección cuadrada de 60x60x60 cm, de lámina metálica, incluso parte proporcional de accesorios de montaje. |
0,050 |
702.124,82 |
35.106,24 |
|
mt11tfa010c |
Ud |
Marco y tapa de fundición, 60x60 cm, para caja de inspección registrable, carga de rotura 125 kN. |
1,000 |
128.766,86 |
128.766,86 |
|
Subtotal materiales: |
290.136,26 |
||||
|
2 |
Mano de obra |
||||
|
mo020 |
h |
Oficial 1ª obra blanca. |
1,279 |
11.042,68 |
14.123,59 |
|
mo113 |
h |
Peón de obra blanca. |
0,917 |
7.821,24 |
7.172,08 |
|
Subtotal mano de obra: |
21.295,67 |
||||
|
3 |
Herramienta menor |
||||
|
% |
Herramienta menor |
2,000 |
311.431,93 |
6.228,64 |
|
|
Coste de mantenimiento decenal: $ 15.883,03 en los primeros 10 años. |
Costos directos (1+2+3): |
317.660,57 |
|||
Pliego de condiciones
|
ÍTEM ASA011: CAJA DE INSPECCIÓN DE CONCRETO "IN SITU". CARACTERÍSTICAS TÉCNICAS Formación de caja de inspección sifónica enterrada, de concreto simple "in situ" f'c=310 kg/cm² (31 MPa), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, de dimensiones interiores 60x60x60 cm, sobre solera de concreto simple de 15 cm de espesor, con sifón formado por un codo de 87°30' de PVC largo, cerrada superiormente con marco y tapa de fundición carga de rotura 125 kN. Incluso molde reutilizable de lámina metálica amortizable en 20 usos, conexiones de conducciones y remates. Totalmente montada, conexionada y probada sin incluir la excavación ni el relleno del trasdós. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que la ubicación de la caja de inspección se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la caja de inspección. Eliminación de las tierras sueltas del fondo de la excavación. Fundido y compactación del concreto en formación de solera. Colocación del molde reutilizable. Fundido y compactación del concreto en formación de la caja de inspección. Retirada del molde. Empalme y rejuntado de los colectores a la caja de inspección. Colocación del codo de PVC. Colocación de la tapa y los accesorios. Eliminación de restos, limpieza final y retirada de escombros. Carga de escombros sobre camión o contenedor. CONDICIONES DE TERMINACIÓN. La caja de inspección quedará totalmente estanca. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las cajas de inspección para evitar accidentes. MEDIDA Y FORMA DE PAGO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
