ÍTEM IUB025: LÍNEA SUBTERRÁNEA DE DISTRIBUCIÓN DE BAJA TENSIÓN EN CANALIZACIÓN ENTUBADA.
CARACTERÍSTICAS TÉCNICAS

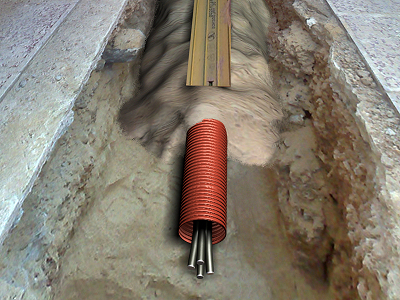

Línea subterránea de distribución de baja tensión en canalización entubada bajo acera, formada por 4 cables unipolares RV, con conductor de aluminio, de 50 mm² de sección, siendo su tensión asignada de 0,6/1 kV; dos tubos protectores de polietileno de doble pared, de 160 mm de diámetro, resistencia a compresión mayor de 250 N, suministrado en rollo, colocado sobre lecho de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería; y canalización para telecomunicaciones compuesta de tetratubo de polietileno de alta densidad (PEAD/HDPE) libre de halógenos, color verde, de 4x40 mm de diámetro nominal y 3 mm de espesor formado por cuatro tubos iguales, unidos entre sí, con la pared interior estriada longitudinalmente y recubierta con silicona. Incluso hilo guía y.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS
DEL SOPORTE.
Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.
DEL CONTRATISTA.
Las instalaciones eléctricas de baja tensión se ejecutarán por instaladores autorizados en baja tensión, autorizados para el ejercicio de la actividad.
FASES DE EJECUCIÓN.
Replanteo del recorrido de la línea. Vertido de la arena en el fondo de la zanja. Colocación de los tubos en la zanja. Colocación de la canalización para telecomunicaciones en la zanja. Tendido de cables. Conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá de la humedad y del contacto con materiales agresivos.
MEDIDA Y FORMA DE PAGO
Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la excavación ni el relleno principal.
